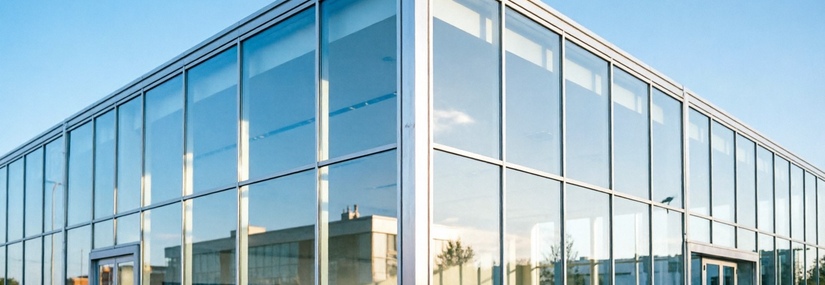

Панорамное остекление автосалонов: особенности монтажа крупноформатных стеклопакетов Jumbo

~4 мин

114

11 мая 2026

5/5

Панорамное остекление автосалонов создает эффект открытого пространства и обеспечивает идеальную экспозицию автомобилей. Стеклопакеты джамбо-формата (до 6000×3200 мм) позволяют создавать безопорные витражи высотой в этаж. Однако работа с большеформатными конструкциями требует специфических компетенций в подборе профилей, расчете нагрузок и организации монтажа.

В данном материале рассматриваются технические аспекты панорамного остекления автосалонов, требования к алюминиевым профилям под тяжелые стеклопакеты и специфика монтажа крупноформатных конструкций.

Особенности стеклопакетов джамбо-формата

Стеклопакеты джамбо-формата отличаются от стандартных размеров и весом. Панель 6000×3200 мм с триплексом весит 700–900 кг, что предъявляет повышенные требования к несущей способности конструкции.

Основные сложности при работе с джамбо-стеклопакетами связаны с логистикой и монтажом. Транспортировка требует специализированного транспорта с А-образными пирамидами. Подъем на высоту осуществляется кранами грузоподъемностью от 5 тонн с вакуумными захватами.

Производство стеклопакетов такого размера доступно не всем заводам. Требуется оборудование для мойки стекла больших размеров, автоматические линии для сборки пакетов и печи для закаливания. Срок изготовления джамбо-стеклопакетов составляет 4–6 недель против 2–3 недель для стандартных изделий.

Требования к алюминиевым профилям

Обычные фасадные профили не обеспечивают достаточной несущей способности для джамбо-стеклопакетов. Требуются усиленные сечения с повышенным моментом инерции.

Ключевые требования к профилям для джамбо-остекления:

сечение профиля — от 150×200 мм для пролетов высотой 4–6 метров;
толщина стенки — 3–5 мм для обеспечения пространственной жесткости;
сплав алюминия — АД31Т1 или 6060-T66 с сертификатом качества;
терморазрыв — полиамидная вставка 30–35 мм для отапливаемых помещений;
момент инерции — рассчитывается индивидуально под вес стеклопакета и ветровую нагрузку.

Усиленные угловые соединения выполняются на механических уголках из нержавеющей стали с двухкомпонентным клеем. Стандартная обжимка уголков не обеспечивает достаточной прочности для тяжелых конструкций.

Расчет нагрузок и подбор сечений

Инженерный расчет несущей способности профилей выполняется по СП 20.13330 с учетом всех видов нагрузок.

Собственный вес стеклопакета умножается на коэффициент запаса 1,5. Для пакета 6000×3200 мм с триплексом 8.8.8 нагрузка достигает 1200 кг на ригель.

Ветровая нагрузка рассчитывается для конкретной высоты и района строительства. Для автосалонов высотой 6 метров в третьей ветровой зоне давление достигает 800 Па.

Допустимый прогиб ригеля составляет 1/200 от длины пролета. Для пролета 6 метров максимальный прогиб не должен превышать 30 мм. Фактический прогиб проверяется расчетом по формуле с учетом момента инерции профиля и модуля упругости алюминия.

Для пролетов свыше 5 метров рекомендуется стальное армирование алюминиевых профилей или применение стальных несущих конструкций с алюминиевыми декоративными крышками.

Специфика монтажа большеформатных конструкций

Монтаж джамбо-стеклопакетов требует тщательной подготовки и специализированного оборудования.

Подготовка проемов включает проверку геометрии лазерным нивелиром. Отклонение от вертикали не должно превышать 3 мм на 6 метров высоты. Неровности основания компенсируются регулируемыми кронштейнами.

Этапы монтажа панорамного остекления:

Установка несущих стоек с креплением к перекрытию через нержавеющие анкеры шагом 500–600 мм.
Монтаж усиленных ригелей с временными подпорками до полной сборки каркаса.
Подъем стеклопакетов вакуумными присосками грузоподъемностью от 1 тонны (4–6 точек захвата).
Регулировка положения микролифтами с точностью ±1 мм и герметизация швов бутиловой лентой.

Регулировка положения стеклопакета осуществляется микролифтами с точностью ±1 мм. После фиксации в проектном положении швы герметизируются бутиловой лентой и силиконовым герметиком.

Типичные ошибки при панорамном остеклении

Анализ объектов с большеформатным остеклением выявляет ряд проблем, возникающих при нарушении технологии.

Недостаточная несущая способность профилей приводит к превышению допустимого прогиба. Визуально это проявляется в искривлении плоскости остекления и затрудненном открывании створок.

Отсутствие температурных компенсаторов в длинномерных конструкциях вызывает термические деформации. Алюминий расширяется на 2,4 мм на каждый метр длины при нагреве на 40 градусов. Для конструкций длиной 10 метров линейное расширение достигает 24 мм.

Неправильное складирование стеклопакетов на объекте приводит к бое дорогостоящих изделий. Хранение допускается только в вертикальном положении на А-образных пирамидах с мягкими прокладками.

Игнорирование ветровых нагрузок при расчете креплений вызывает разрушение узлов при штормовых порывах. Анкеровка должна выдерживать расчетную ветровую нагрузку с коэффициентом запаса 2,0.

Заключение

Панорамное алюминиевое остекление автосалонов стеклопакетами джамбо-формата требует профессионального подхода на всех этапах — от расчета до монтажа. Усиленные профили, точная инженерия и специализированное оборудование обеспечивают безопасность и долговечность конструкций.

Для девелоперов коммерческой недвижимости ключевым фактором становится выбор подрядчика с компетенциями в большеформатном остеклении. Техническое сопровождение, точный расчет нагрузок и соблюдение технологии монтажа гарантируют безаварийную эксплуатацию объекта.

Планируете панорамное остекление автосалона? Запросите техническую спецификацию алюминиевых профилей и стеклопакетов джамбо-формата. Мы подготовим расчет сечений под ваши пролеты, обеспечим производство на оборудовании ELUMATEC и организуем монтаж с использованием специализированной техники.
